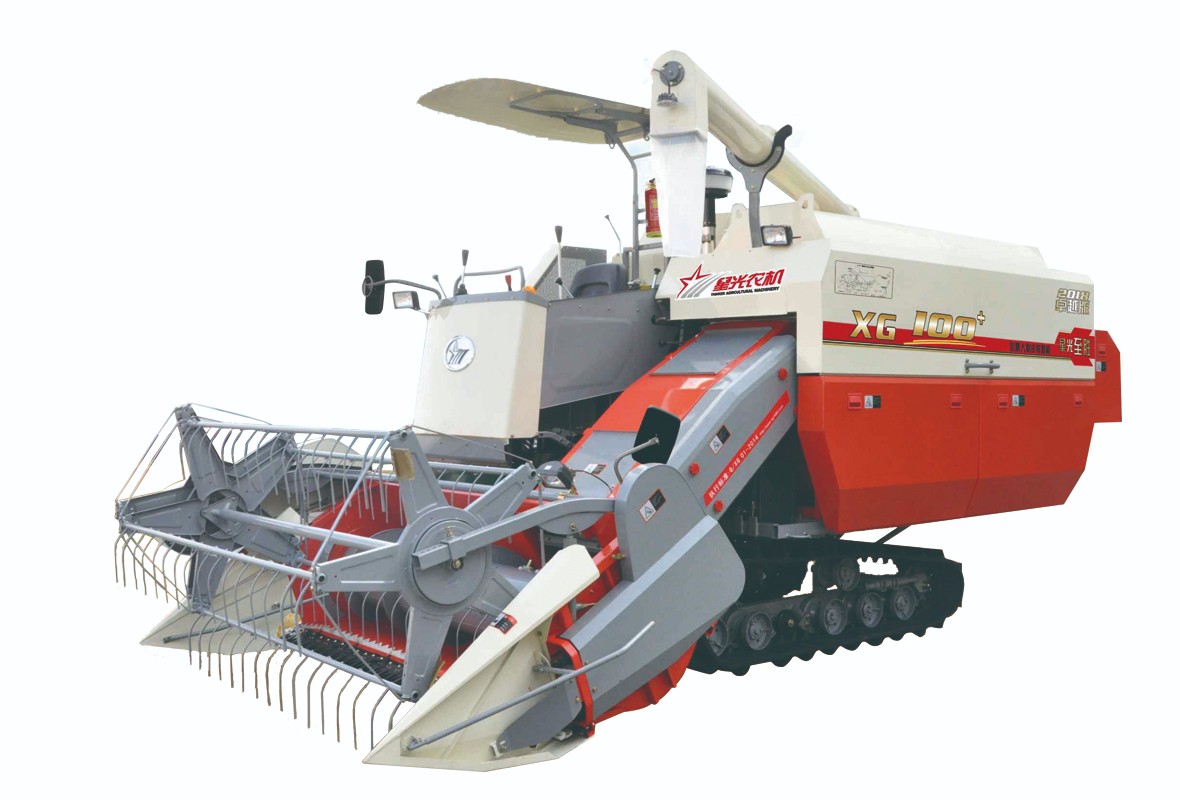

4LZ-5.0Z型全喂入联合收割机是星光农机股份有限公司最新研发的又一款大喂入量、中高档、多功能纵轴流全喂入联合收割机。具有驾驶舒适、噪声低、可靠性高、作业性能优良、水田通过能力强等特点的全新一代全喂入联合收割机。
项目 | 单位 | 规格 | ||
产品型号名称 | / | 4LZ-5.0Z | ||
结构形式 | / | 履带自走喂入式 | ||
配套发动机 | 生产企业 | / | 常柴股份有限公司 | |
牌号型号 | / | 4G33TC | ||
结构型式 | / | 直径水冷四冲程增压 | ||
额定功率 | kw | 72 | ||
额定转速 | r/min | 2400 | ||
缸数 | 个 | 4 | ||
缸径 | mm | 95 | ||
外形尺寸(长*宽*高) | mm | 5080*2600*2705 | ||
整机使用质量 | kg | 2985 | ||
割台宽度 | mm | 2200 | ||
喂入量 | t/h | 18 | ||
最小离地间隙 | mm | 265 | ||
理论作业速度 | km/h | 0~4.45、0~6.07 | ||
作业小时生产率 | hm2/h | 0.35~0.55 | ||
单位面积燃油消耗量 | kg/hm | ≤32 | ||
割刀型式 | / | 标准II型 | ||
割台搅龙型式 | / | 伸缩式横向输送 | ||
拨禾轮 | 型式 | / | 偏心拨齿式 | |
直径 | mm | Ф900 | ||
板数 | 个 | 5 | ||
脱粒滚筒 | 数量 | 个 | 1 | |
型式 | 主滚筒 | / | 轴流钉齿式 | |
副滚筒 | / | |||
尺寸(外径*长度) | 主滚筒 | mm | Ф640*1835 | |
副滚筒 | / | |||
凹板筛型式 | / | 栅格式 | ||
振动筛型式 | / | 往复双层振动筛 | ||
风扇 | 型式 | / | 贯流式 | |
直径 | mm | Ф290 | ||
数量 | 个 | 1 | ||
轨距 | mm | 1150 | ||
履带规格(节距*节数*宽) | / | 90mm*51节*400mm | ||
变速箱类型 | / | 三档齿轮变速箱+液压无极变速箱(HST) | ||
制动器类型 | / | 湿式摩擦片式 | ||
茎杆切碎器型式 | / | 刀片旋转式(选配) | ||
复脱器型式 | / | 刀片旋转式 | ||
接粮方式 | / | 机械卸粮/机械高位卸粮(选配) |
机型最新配置如下:
1、国Ⅲ发动机,额定功率:72-74KW
2、2米割幅
3、液压转向
4、液压拨禾轮
5、旋转液压卸粮大粮仓
6、纵向轴流脱粒方式
7、专用大变速箱
8、履带(450×90×51)
9、37流量无级变速
10、加大水箱
11、遮阳棚
12、反转装置
13、加宽加高底盘
其主要技术特点如下:
1、接地压力小、机架强度高的大功率液压无级变速行走底盘;
2、高效率、高性能新型复合式脱粒分离系统;
3、100%可靠性径向进风前吹出风机;
4、模块化安装多功能割台;
5、旋转打开式液压卸粮集粮箱,可选配高位卸粮;
6、选配定刀高度可调的秸秆粉碎装置;
最新改进部分:
一、底盘部分
1、底盘轮系
●优化轮系布局,导向轮加大同时下挂,增加接地面积,提高烂田通过性;
●加高底盘,重新布局重心,提高烂田通过性;
●加大导向轮采用角接触球轴承,径向与轴向承受力增加一倍,同时采用了三唇自旋转压紧式附轴油封,有效的阻挡了泥水进入,提高使用寿命。
2、上机架和底盘离地间隙
●提高离地间隙3公分,使得离地间隙达到65公分,解决上下机架在烂田作业时夹泥的问题;
●提高变速箱底部的离地间隙,在原有的基础上提高4公分,使得变速箱底部离地间隙达到31公分,提高烂田通过性能。
3、排气管
●高位消声器更粗更大,采用不锈钢材料,发动机排气更顺畅,增加动力的同时降低噪音,不易损坏,杜绝因消声器灰尘堆积而产生的火灾问题。
4、HST(无极变速器)、变速箱和履带
●采用大流量无极变速器,减轻转弯负荷、在提高收割、行走速度及烂田通过性的同时,提高可靠性;
●质量可靠的重载变速箱,使得收割、转场速度更快,提高作业效率;
●根据区域不同可选择不同高低、宽窄的履带,提高适用性。
二、割台与输送部分
1、拨禾轮和外分禾杆
●螺栓采用半圆头螺栓,不钩草,增加刮板,减少分禾器上严重挂草现象;
●增加外分禾杆,提高分禾效果。
2、割台搅龙和割台过桥轴
●更合理地设计割台搅龙与底板的间隙,使得喂入更加均匀,提高输送流畅性;
●过桥轴最大承受力处直径增大,提高过桥轴强度。
3、分禾器和拨禾轮调节范围
●加长加大分禾器及内分禾导杆,收割时提前分禾,使得高杆作物喂入顺畅,有效解决掉穗现象;
●拨禾轮6孔可调,档位3档有极可调,增加不同作物调节范围,适应收割更多不同品种作物,比同类产品调节范围更大。
4、输送槽上轴和输送槽喂入口
●输送槽上轴承受最大力处直径增大至45mm,提高轴的强度,杜绝断轴风险;
●槽口压条位置重新设计,防止漏粮现象。
三、脱粒与清选部分
1、脱粒顶盖和脱粒滚筒
●脱粒顶盖加长,增加导草筋数量,使得脱粒行程更长,脱粒更干净,减少夹带损失;
●脱粒滚筒加长,延长脱粒时间,直径加大增加脱粒面积,使脱粒更干净,且采用齿杆可调结构,特别是解决粳稻及高产水稻的难脱问题。
2、脱粒凹板筛和清选振动筛
●采用6块可互换加强型热处理栅条凹板筛,增加凹板筛强度,延长使用寿命;
●清选振动筛加长,采用独特的三层筛片结构及尾筛结构,使得筛面上物料均匀,清选能力更好,在提高粮食清洁度的同时,有效降低清选损失。
3、风机结构和脱粒传动结构
●把原有的中间固定方式升级为2面固定,可靠性更高,风量可调结构,可针对不同的作物,提高粮食清洁度,降低损失率;
●采用全新设计的皮带传动结构,皮带不绕曲、不打滑,延长皮带使用寿命,可任意选购国产品牌皮带,降低用户使用及维修成本。
四、操作部分
1、转向、制动装置和操作台手柄
●优化转向、制动结构,制动更轻松,转向更灵活,可靠性更高;
●更加人性化设计,减轻用户操作劳动强度。
五、粮仓及放粮部分
1、放粮结构和粮仓容量
●放粮搅龙加大、螺距加长,高位放粮采用大二通结构,放粮速度快,提高作业效率;
●加大粮仓容量,减少放粮次数,提高作业效率。
2、高位放粮操作手柄
●采用一杆旋转结构,使得高位放粮搅龙的升降与旋转在同一手柄上操作,更加轻松简便。
六、其他与附件部分
1、燃油箱结构和反转装置
●加大油箱容量可达140升,采用侧置可移动结构,低位加油口,方便用户加油,减少加油次数,增加工作效率;
●采用新型反转装置,反转皮带采用3联组带,使反转效果更好,皮带不易损坏。
2、秸秆粉碎装置
●采用草灰分离独立结构,使得风速流畅,解决筛面漩涡风,提高清洁度;
●重新布局刀片及弧板结构,降低粉碎负荷,提高粉碎效果,抛撒更加均匀。
●专为跨区作业用户打造的粉碎机抛撒尾板,连接快捷。粉碎机后部改为活动连接,有利于跨区作业用户运输;
●采用偏心锁紧轴承,减少振动,提高使用寿命。
